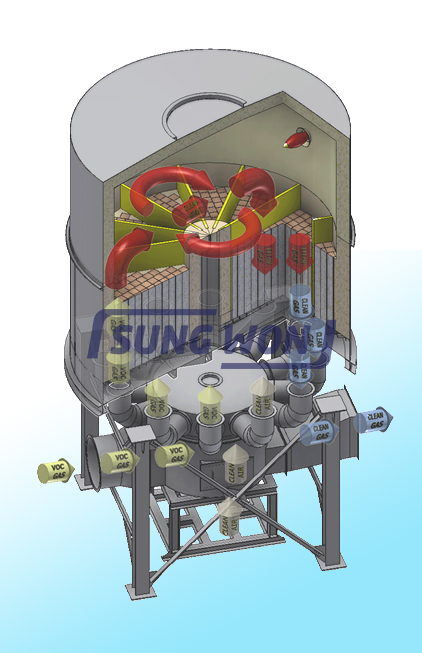

旋轉式RTO是由旋轉閥和蓄熱層，燃燒室組成的圓筒形垂直整體結構，是結構緊湊的高效設施。

　　RTO由具有12個隔間的圓形定子，每30度切換氣體方向的轉子，使轉子軸向旋轉的驅動裝置，還有密封轉子和定子的壓力裝置等組成。旋轉閥上部有12個隔間的蓄熱層。旋轉型驅動裝置30度旋轉時，出口蓄熱層內未燃燒廢氣可吹掃再燃燒。是提升分解效率的高效率分解裝置。

　　燃燒溫度維持750~900℃并保持適當?shù)耐Ａ魰r(shí)間氧化分解VOCs廢氣。

　　蓄熱體采用蜂窩形陶瓷材料，使壓損最低化可達到最大的蓄熱效果。切換氣流的風閥(RotaryValve)保持適當?shù)目障逗头€(wěn)定性，使用驅動馬達和減速齒輪一體型驅動裝置，按適當轉速旋轉，以滿足氧化和熱回收效率最大化。吹掃氣體使用外部空氣或者回收利用RTO入口氣體溫度不高時燃燒處理過的排放氣體，回收氣體比外部空氣熱損小，可能更為經濟。

　?、偈褂锰沾煞涓C形蓄熱體，壓力損失最低化

　　相比過去陶瓷鞍方式，使用壓損很小的蜂窩形蓄熱體，電能消耗低，設備更緊湊。

　　②使用旋轉式RTO，使工藝壓力變化和VOCs的泄露最低化

　　旋轉式RTO是相比傳統的RTO先進的最新方式，有如下特點。

　　•可提高分解效率，與流入濃度無關，都可適用。

　　•熱回收率高.

　　•簡單的旋轉閥的安裝，設備沒有故障，

　　•準確的移動，以及無氣體泄漏，易于維護。

　　•氣流平穩，排放濃度不變。

　　•旋轉閥的表面溫度高于入口氣體溫度，無結露和低溫腐蝕。

　　•蜂窩形蓄熱材的使用，減少壓損，設備外形小，占地面積小。
